CT-809
车载监控报站一体
一、
概述
CT-809
系列车载监控
GPS
报站一体机是深圳市科灵通科技有限公司自主研发的高度集成的智能交通设备。该产品搭载
android
系统,集
GPS
卫星定位技术、移动通信技术、远程调度管理技术、视频监控技术于一体,能够对车辆位置、速度、方向、车辆状况、运行信息、车内视频进行采集、处理、记录,并且通过
3G
无线网络与管理中心进行信息交互,满足公交车辆运营、调度、安全监控等各种管理工作的需要。
二、功能
2.1
自动报站功能
1
、
提供语音自动报站功能。车载终端通过车辆位置信息判断到离站情况,自动播放始发站、终点站、预报发车、预报进站、出站等服务用语。当站点漏报、掉头、跳站时,终端系统能够在没有人工干预的情况下,自动执行下一站点的报站;
2
、自带存储容量最高可达
8G
,外置
SD
卡可到
32G
,可以存储整个城市线路的语音和配置信息,适应多线路的状况。
3
、支持
MP3
及
TTS
语音技术:内置完整的
TTS
语音库,可把服务用语、报警信息、调度文字指令转换成语音并播放,音质良好,音效流畅;
4
、
提供人工报站功能。在显示屏上提供切换按键,驾驶员可以选择自动
/
手工报站两种模式,并提供手动报站控制按键。
5
、
提供文字报站功能。车载终端可与车内
LED
屏、媒体播放机连接,到离站时输出文字信息,在
LED
屏、媒体播放机上滚动显示,为乘客提供报站服务。
6
、
支持自动报站、手动报站两种模式,手动报站通过显示屏进行控制;
7
、
同时采用语音和文字,播放始发站、终点站、卫生、让座、站稳等文明服务用语。
8
、
提供本机学习功能,通过预踩点站点经纬度,也支持报站器文件克隆
9
、
提供手动播报方式,通过显示屏快捷键播报,快捷键对应的用语能够灵活配置;
10
、
同时支持
MP3
和
TTS
技术,支持多语种播报,多语音格式;
11
、备有
USB
及
CF
卡接口,更改内容方便,无需打开报站器机壳;
12
、语音文件可通过
3G/WIFI
进行网络无线传输,快捷方便且不受时间和地域的限制,能够以最快的速度满足用户要求。
13
、支持
RS232/RS485
通讯接口,可以外接其它车载设备,实现集中控制及联动
2.2
报警及违规提示功能
1
、超速报警,速度限值可以分路段、分区域设置;
2
、
滞站、越站、非正常开关门、故障等异常报警;
3
、
路堵、事故、故障、纠纷等安全报警,提供紧急报警按钮;
4
、能够提醒驾驶员违规操作,内容包括超速、越界、开门行车、滞站、不停站、晚点等。违规提示信息能够在司机显示终端上显示,或以
TTS
合成语音提示。
5
、
报警信息通过显示屏、
TTS
语音、蜂鸣、铃声等方式提示驾驶员,并将车辆违规状态和发生时间、地点、相应的车辆
ID
等信息上传到后台。
2.3 LED
电子站牌显示支持
车载终端向数据中心发送车辆位置、速度相关信息,数据中心通过电子站牌服务,能够通过
3G
方式向途中站的电子站牌发送相关信息,包括车辆距前方所有站点距离、预计到达时间、线路变更等运营信息,并在电子站牌上滚动播出。
2.4
视频监控功能
1
、
车辆正常行驶时,在
TFT
显示屏上显示车内监控四分割画面;
2
、
车辆进站开门时,开门信号触发,在
TFT
显示屏上切换显示中后门视频监控画面;
3
、
车辆倒车时,倒车信号触发,在
TFT
显示屏上切换显示倒车视频监控画面;
2.5
技术参数
监控性能指标
Digital
Camera Record
图像格式
JPG
格式
分辨率
640×480,320×240,160×120
图像存储模式
实时抓拍、定时记录、事件记录,报警记录功能
摄像机输入
4
路模拟视频输入(
BNC
)
/ CT-DCR380
图像回放
实现多路图像同步回放,条件回放、剪辑存储、字符叠加、地理信息叠加功能
SD
卡接口
1
路前面板
SD
卡插槽,
4G/8G/16G/32G
可选
显示屏
132x64
单色点阵屏,可显示
8×4
汉字
报站器性能指标
车辆检测接口
6
路数字输入(
6
高电平
2
低电平)
汽车里程脉冲输入
1
路(里程脉冲系数自适应功能)
输出接口
2
路
OC
输出,可控制继电器
通讯接口
2
路
RS232
接口,
1
路
USB
接口,
1
路
485
接口
语音接口
1
路免提通话,内置麦克风可以监听
(
公交型采用通话麦克
)
语音提示
内置语音提示,
TTS
文本播放可另配
公交车专用功能
配置公交模块
CT-DCR380
公交报站模块
公交报站音频输出,司机广播输入,报站广播功率
≥15W

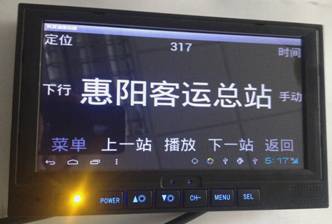

智能公交报站器
7
寸
LCD
显示屏,
7
键防水面板,
RS232
接口
公交报站键盘
7
键防水外套,
RS232
接口
汽车广告屏接口
1
路
RS485
接口
技术规格
工作电压
10
~
36 V/DC
极限电压
100V/DC
电瓶保护电压
低端:
10V
高端:
36V
电源抗反接电压
≥100V
平均工作电流
90mA
DC 12V
(
Y253
)
省电模式
<
40mA DC 12V
(
Y253
)
备用电池
工作
1
小时
(
Y253
)
外形尺寸
199x
139 x 58 mm (L x W x H)
外壳材料
面板工业塑料,机壳电解钢板
安装方式
汽车面板嵌入安装和外装支架安装
主机重量
1.52kg
净重
GPS
性能
GPS
天线接口
SMA
接口:-
26dB
跟踪灵敏度
-
159dBm
定位时间
冷启动小于
34
秒;热启动小于
3.5
秒;温启动小于
33
秒,重捕获时间
1.0
秒
定位精度
10
米
2D RMS
速度精度
0.1
米
/
秒
基站定位精度
100
米
GSM/GPRS
性能
频率
EGSM900/GSM1800
发射功率
EGSM900
:
CLASS4(2W)
,
GSM1800
:
CLASS1(1W)
GPRS
GPRS
multi-slot class8
-
class 10
GPRS mobile station classB
天线接口
SMA
接口:-
3dB
环境特性
汽车电火花干扰抗扰度
放电电压为
10 kV
~
20 kV
,放电频率为
20
次
/s
~
200
次
/s
电快速瞬变脉冲群抗扰度
4KV
,实验等级
Ⅳ
静电放电抗扰度
接触放电
6KV
,空气放电
8KV
,实验等级
Ⅲ
传导骚扰限值
符合
B
级要求
辐射骚扰限值
符合
B
级要求
温度特性
工作温度
-20
℃
~
+60
℃
限制温度
-35
℃
~
-20
℃
、
+60
℃
~
+70
℃
湿度
5
%
~
95
%
无冷凝

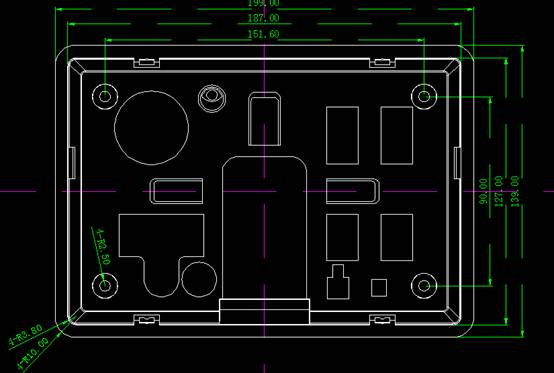

2.6
安装尺寸
下行速度:最高
85.6Kbps
上行速度:最高
42.8Kbps
