GPS
车载终端简介
GPS
车载终端第三代
GPS
车载终端，是针对市场上大量功能要求相对简单、价格比较敏感需求而设计的一款新型车载机，采用
GPRS
传输
,
保留了电源、紧急按钮、高电平传感器
1
或
ACC
（与模拟量
0
共用接线）、高电平传感器
2
或发动机（与模拟量
1
共用接线）、断油电外接线及相应功能，预留了两路
10bit A/D
变换用于油量检测。
性能特点
采用工业级
GSM
通讯模组，
16
通道
GPS
定位，
结构紧凑、尺寸小巧
、性能稳定。支持数据接口，具有良好的扩展性。

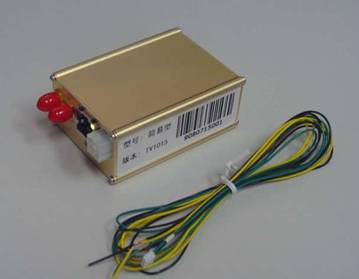

产品外观
73x53x30mm
基本功能：
实时监控、定时监控、
紧急报警、超速报警
、历史数据回放、主电掉电报警、电子围栏、里程统计、智能自检、遥控断油断电、语音通话、通话限制。
扩展功能：
标准配置：
终端主机、
GPS
天线、
GSM
天线、紧急按钮、内置后备电池、。
可选配件：

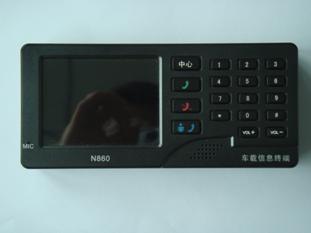

手柄、
LCD
大屏、摄像头，

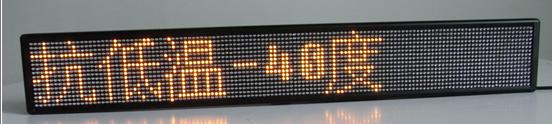

LED

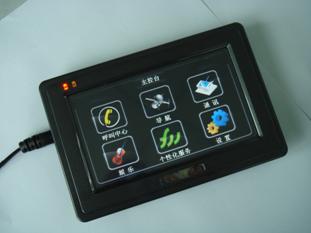

广告屏，彩色导航屏
1.
技术参数
名称
参数
备注
工作电压
9
～
36V/DC
电源抗反接特性
≥ 80V
工作电流
平均
100mA@DC1
，
省电状态＜
40mA@ DC12V
终端尺寸
73x53x30mm
铝合金外壳
数字信号传输指标
使用频段：
900MHz/1800 MHz
GPS
性能指标
车载级模组
16
通道
冷启动时间：
<34
秒（平均），
热启动时间：
< 2
秒（平均）
输入接口
1
路紧急报警
1
路
I/O
输入
输出接口
断油断电接口
数据接口
1
路串口
天线
GPS
天线
/ GSM
天线
工作温度
-20
℃
～
+ 70
℃
工作湿度
5%
～
95%
存储温度
-25
℃
～
+ 85
℃
2
功能描述
7
路信号传感器
GPS
天线开路、
GPS
天线短路、主机掉电由后备电池供电、电瓶拆除、紧急按钮、高电平传感器
1
或
ACC
（取消模拟量
0
）、高电平传感器
2
或发动机（取消模拟量
1
）
2
路模拟量传输
A/D
变换
10bit
，量程
0-15.2V
，用于油量传输，不用时可以通过软件将模拟量
0/1
分别绑定为高电平传感器
1/
高电平传感器
2
或
ACC/
发动机
8
种车辆状态
GPS
天线开路、
GPS
天线短路、高电平传感器
1
或
ACC
（取消模拟量
0
）、高电平传感器
2
或发动机（取消模拟量
1
）、主机由后备电池供电、电瓶被拆除、断油电、车辆超速
16
个电子围栏设置
禁止驶入、禁止驶出越界报警
3000
点盲区补报
4
种传感器自定义触发报警
主机掉电由后备电池供电、电瓶拆除、高电平传感器
1
或
ACC
（取消模拟量
0
）、高电平传感器
2
或发动机（取消模拟量
1
）
中文短信回复
可中文短信回复地理信息，手机短信控制断油电
远程维护
可手机查询设备工作状态，远程重启
CT04
应用：
一、
图像型应用（
CT-04+
摄像头）
CT04
可外接一路拍照，支持紧急报警自动拍照及外部触发拍照。
二、
出租型应用（
CT-04+
摄像头
+LED
广告屏）
三、
物流应用（
CT-04+
彩色导航屏
+
油耗统计）
量程范围
100mm
～
2000mm
输出
单路电压信号
0-8V (
三线制
)
，可选择
0-3.3
；同时可定制电阻信号输出
输入电压
5V
输入或者
11—36 VDC (
宽电压范围，带稳压
)
工作温度
－
40
℃
～＋80℃
迟滞时间
0.1
秒
使用寿命
500
万次
整体结构
立柱式
主体材质
不锈钢
浮子材质
聚氨酯（限柴油和汽油）
安装方式
顶装式
接线方式
黑色――输出线；蓝色――地线；红色――电源
油量计算：
1、
设备传回来的值（两个只选一个就够，采用模拟量
1
，即绿线的值），将得到的
16
进制的值，换算成
10
进制值（设值为
A
）。
2、
回传得到的值
A
，还原成电压值：
V=(A/1024)*C
（注：
C
为设备端口电压满量程）
3、
设传感器满量程电压为
B
，那么油位百分
N=V/B={(A/1024)*C}/B=(A/1024)*
（
C/B
）
注：
C/B
的值要在客户端里面可调
4、
把
N

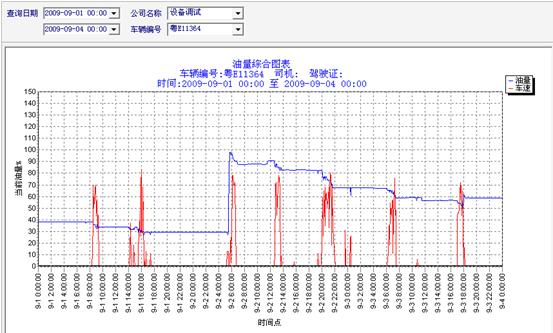

值写入数据库，并描成曲线，参照如下
：
5、
升数计算：
将
N
值写入数据库后，再在客户端建立一个映射表，表如下
标定组
油位百分比
N
油量升数
1
0
D1
2
10%
D2
3
20%
D3
…
11
100%
D11
设升数为
H
，当油位百分比
N
为
25%
时
H=D3+{(D4-D3)/10}*5
即
H=DN+{(DN+1-DN)/10}*5
注：油位百分比和油量升数对应表数据，在客户端输入；标定组最大可以
21
组
6、
油为百分比和油量升数均要在客户端，前端导航窗口显示。
7、
油量升数曲线图：和油位百分比曲线图一样，写入数据库，然后描成曲线。
8、
当油位曲线图中，突然下降超过
10%
报警，并记录为偷油参考表；同样突然上升超过
10%
，记录为加油参考表
盲区补传，图像监控，中文手机查车（需平台支持）
定位精度：
< 15
米
（
95
％）；
温启动时间：
<33
秒（平均），
天线：有源天线
|
名称 |
参数 |
备注 |
|
工作电压 |
9 ～ 36V/DC |
|
|
电源抗反接特性 |
≥ 80V |
|
|
工作电流 |
平均 100mA@DC1 ， 省电状态＜ 40mA@ DC12V |
|
|
终端尺寸 |
73x53x30mm |
铝合金外壳 |
|
数字信号传输指标 |
使用频段： 900MHz/1800 MHz |
|
|
GPS 性能指标 |
车载级模组
16
通道
冷启动时间：
<34
秒（平均），
热启动时间：
< 2
秒（平均）
|
|
|
输入接口 |
1 路紧急报警 1 路 I/O 输入 |
|
|
输出接口 |
断油断电接口 |
|
|
数据接口 |
1 路串口 |
|
|
天线 |
GPS 天线 / GSM 天线 |
|
|
工作温度 |
-20 ℃ ～ + 70 ℃ |
|
|
工作湿度 |
5% ～ 95% |
|
|
存储温度 |
-25 ℃ ～ + 85 ℃ |
|
