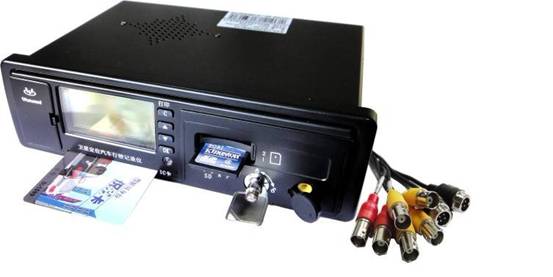

CT-388
卫星定位
DVR
汽车行驶记录仪
基于数字化视频压缩存储和
3G
无线传输技术(
Digital
Video Record
),结合
GPS
定位监控,汽车行驶记录仪,
SD
卡大容量存储,驾驶员
IC
卡身份识别,多路数据接口,语音通话功能。按车辆标准安装嵌入式结构设计,一体化结构。符合国标
GB-T 19056-2012/
广东
DB44/T578
标准的要求
。
产品功能
1、
视频功能:采用
H.264
视频压缩技术,实现
4
路图像实时监控,定时记录、事件记录,报警记录功能,图像分辨率
D1/Half
D1/CIF
可选。
产品特点
●
模块化的功能设计,真正集成数字视频存储(
Digital Video Record
),
GPS
监控、车辆调度和管理的所有功能
性能参数
DVR
性能指标
Digital Video Record
视频压缩标准
H.264
视频压缩
图像格式
D1
、Half D1、CIF
全实时
录像模式
连续录像,循环录像,定时录像,报警录像,动态侦测录像
关机延时录像
汽车熄火后延时录像,自动低功耗管理。
视频输入/出
4
路视频输入(BNC) 1路视频输出(RCA)
音频输入/出
2
路音频输入(BNC) 1路音频输出(RCA)
图片拍照功能
图片支持160×120、320×240、640×480三种分辨率
SD
卡接口
2
路前面板SD卡插槽,单卡最大容量32G
显示屏
132x64
单色点阵屏,可显示8×4汉字
GPS
行驶记录仪性能指标
车辆检测接口
8
路数字输入(6 高电平 2低电平)
汽车里程脉冲输入
1
路(里程脉冲系数自适应功能)
模拟输入接口
2
路AD输入
输出接口
5
路OC输出,可控制继电器
通讯接口
4
路RS232接口,1路USB接口,1路485接口(Y256A/Y356A)
语音接口
1
路免提通话,内置麦克风可以监听 (公交型采用通话麦克)
语音提示
内置语音提示,TTS文本播放可另配
驾驶员身份识别
接触式IC卡读卡器可内置另配
公交车专用功能
配置公交模块
公交报站模块
公交报站音频输出,司机广播输入,报站广播功率≥5W
智能公交报站器
128x64LCD
显示屏,20键防水面板,RFID读卡器,RS232接口
公交报站键盘
18
键防水外套,RFID读卡器,RS232接口
汽车广告屏接口
1
路RS485接口
技术规格
工作电压
10
~36 V/DC
极限电压
100V/DC
电瓶保护电压
低端:10V 高端:36V
电源抗反接电压
≥100V
平均工作电流
90mA DC 12V
省电模式
<40mA DC 12V
备用电池
工作1小时
外形尺寸
191x 142 x 58 mm (L x W
x H)
外壳材料
面板工业塑料,机壳电解钢板
安装方式
汽车面板嵌入安装和外装支架安装
主机重量
1.76kg
净重
GPS
性能
GPS
天线接口
SMA
接口:-26dB
跟踪灵敏度
-159dBm
定位时间
冷启动小于34秒;热启动小于3.5秒;温启动小于33秒,重捕获时间1.0秒
定位精度
10
米 2D RMS
速度精度
0.1
米/秒
基站定位精度
100
米
环境特性
汽车电火花干扰抗扰度
放电电压为10 kV~20 kV,放电频率为20次/s~200次/s
电快速瞬变脉冲群抗扰度
4KV
,实验等级Ⅳ
静电放电抗扰度
接触放电6KV,空气放电8KV,实验等级Ⅲ
传导骚扰限值
符合B级要求
辐射骚扰限值
符合B级要求
温度特性
工作温度-20 ℃
~ +60 ℃
限制温度-35 ℃~ -20℃、+60℃~+70℃
湿度
5
% ~ 95% 无冷凝
产品配置
1
、标准配置
2
、双
SD
卡存储:采用双卡大容量
SD
存储图像,强力纠错功能,适应车载环境视频和数据文件的安全。
3
、图像传输功能:通过
3G
无线网络可以实时传输监控视频,双码流传输,速率可调(
3G
网络型)。通过
GPRS/CDMA
可以上传抓拍和报警图片,传输速率为
42.8Kbps
(
2G
网络型)。
4
、多媒体分析功能:采用多媒体行驶记录分析软件,可以实现
4
路图像同步回放,条件回放、剪辑存储、字符叠加、地理信息和行驶记录叠加功能,事件分析和记录提取功能。
5
、车辆
GPS
监控功能:车辆自动监控定位功能、区域设置、电子围栏功能、
GPS
里程统计、车辆里程统计、盲区补报功能、轨迹存储功能、基站辅助定位功能。
6
、信号检测和控制:
8
路开关信号输入、
1
路车速传感器信号输入、
2
路模拟信号输入、
5
路继电器控制输出。智能及强制断油电控制、摄像机电源控制、可定义备用输出控制。
7
、报警功能:紧急报警、停车超时报警、超速报警、超速预警、疲劳驾驶报警、偏离线路报警、掉电、低电报警,
GPS
故障报警,
GPS
天线开短路报警等等。
8
、道路检测功能:实现偏航、分段限速提示与报警,进
/
出站报告,站点关联控制。
9
、语音及通话功能:车载免提电话、远程监听功能、语音提示器功能、
TTS
文本语音播报功能。
10
、国标
/
地标行驶记录仪功能:通信信息显示功能、车辆行驶信息显示、信息采集与存储、驾驶员身份识别、参数设置、数据导出
/
导入、数据和信息打印。
11
、公交模块功能:增加公交报站模块可实现车内、车外自动报站,司机喊话。配合公交键盘可实现:手动报站,
RFID
司机考勤管理,电话功能;配合智能公交报站器可实现:手动报站,
RFID
司机考勤管理。车辆运营信息、线路信息、限速信息、公司调度信息与司机交互功能,电话功能。
12
、汉显信息屏:采用
8x4
汉字单色显示屏,显示定位、行驶、调度、数据信息。按键可以查阅信息和菜单设置
13
、保护功能:省电模式:车辆熄火后,终端省电模式工作电流降至
40mA@12V
。电瓶过放电保护功能:电瓶电压过低时,切换到备电供电。过压保护:超过极限电压,立即切断外部电路保护终端,后备电池保证工作
1
小时。
●4
路视频输入,
2
路音频输入,实现车辆全实时,全方位音视频监控和录像。
●3G
无线传输,实现移动目标实时监控(
3G
网络型)。
●
内置高品质的
TTS
文本语音播报功能。
●
专利设计的
SD
卡前置保护装置和独有的文件存储机制,保证大容量存储数据在车载严酷环境下的安全可靠。
●
丰富的智能接口,可连接公交车报站器,
POS
机,
RFID
读卡器,
LCD
信息屏,打印机,
LED
信息条屏等。
●
智能线路远程更新:中心下达线路任务,终端实现自动线路下载、线路比对、站点信息、广播语音,分段限速等更新功能。
●
多媒体行驶记录分析软件,实现音视频、
GPS
轨迹、行车记录和事故疑点信息、以及报警和事件的同步回放和分析。
●
一体化工业结构设计,汽车
“
单
DIN”
工业标准尺寸符合车辆面板安装。
1)
主机
1
台
2) GSM
天线
1
条
3) GPS
天线
1
条
4)
免提喇叭
5)
安装电缆
1
套
6)
安装支架
1
套
7)
简明使用说明(电子版)
8)
保修卡
9)
合格证
2
、可选配置
1)
断油电继电器套件
2)
紧急按钮
3)
通话麦克
4) TTS
模块(公交型标配)
5)
驾驶员身份识别
IC
卡(选配)
6)
智能公交报站器
7)
报站键盘
8)
外置
629
打印机
9)
摄像头及摄像头转接线
10) SD
卡
DVR 性能指标 |
Digital Video Record |
视频压缩标准 |
H.264 视频压缩 |
图像格式 |
D1 、Half D1、CIF 全实时 |
录像模式 |
连续录像,循环录像,定时录像,报警录像,动态侦测录像 |
关机延时录像 |
汽车熄火后延时录像,自动低功耗管理。 |
视频输入/出 |
4 路视频输入(BNC) 1路视频输出(RCA) |
音频输入/出 |
2 路音频输入(BNC) 1路音频输出(RCA) |
图片拍照功能 |
图片支持160×120、320×240、640×480三种分辨率 |
SD 卡接口 |
2 路前面板SD卡插槽,单卡最大容量32G |
显示屏 |
132x64 单色点阵屏,可显示8×4汉字 |
GPS 行驶记录仪性能指标 |
|
车辆检测接口 |
8 路数字输入(6 高电平 2低电平) |
汽车里程脉冲输入 |
1 路(里程脉冲系数自适应功能) |
模拟输入接口 |
2 路AD输入 |
输出接口 |
5 路OC输出,可控制继电器 |
通讯接口 |
4 路RS232接口,1路USB接口,1路485接口(Y256A/Y356A) |
语音接口 |
1 路免提通话,内置麦克风可以监听 (公交型采用通话麦克) |
语音提示 |
内置语音提示,TTS文本播放可另配 |
驾驶员身份识别 |
接触式IC卡读卡器可内置另配 |
公交车专用功能 |
配置公交模块 |
公交报站模块 |
公交报站音频输出,司机广播输入,报站广播功率≥5W |
智能公交报站器 |
128x64LCD 显示屏,20键防水面板,RFID读卡器,RS232接口 |
公交报站键盘 |
18 键防水外套,RFID读卡器,RS232接口 |
汽车广告屏接口 |
1 路RS485接口 |
技术规格 |
|
工作电压 |
10 ~36 V/DC |
极限电压 |
100V/DC |
电瓶保护电压 |
低端:10V 高端:36V |
电源抗反接电压 |
≥100V |
平均工作电流 |
90mA DC 12V |
省电模式 |
<40mA DC 12V |
备用电池 |
工作1小时 |
外形尺寸 |
191x 142 x 58 mm (L x W x H) |
外壳材料 |
面板工业塑料,机壳电解钢板 |
安装方式 |
汽车面板嵌入安装和外装支架安装 |
主机重量 |
1.76kg 净重 |
GPS 性能 |
|
GPS 天线接口 |
SMA 接口:-26dB |
跟踪灵敏度 |
-159dBm |
定位时间 |
冷启动小于34秒;热启动小于3.5秒;温启动小于33秒,重捕获时间1.0秒 |
定位精度 |
10 米 2D RMS |
速度精度 |
0.1 米/秒 |
基站定位精度 |
100 米 |
环境特性 |
|
汽车电火花干扰抗扰度 |
放电电压为10 kV~20 kV,放电频率为20次/s~200次/s |
电快速瞬变脉冲群抗扰度 |
4KV ,实验等级Ⅳ |
静电放电抗扰度 |
接触放电6KV,空气放电8KV,实验等级Ⅲ |
传导骚扰限值 |
符合B级要求 |
辐射骚扰限值 |
符合B级要求 |
温度特性 |
工作温度-20 ℃ ~ +60 ℃ 限制温度-35 ℃~ -20℃、+60℃~+70℃ |
湿度 |
5 % ~ 95% 无冷凝 |
